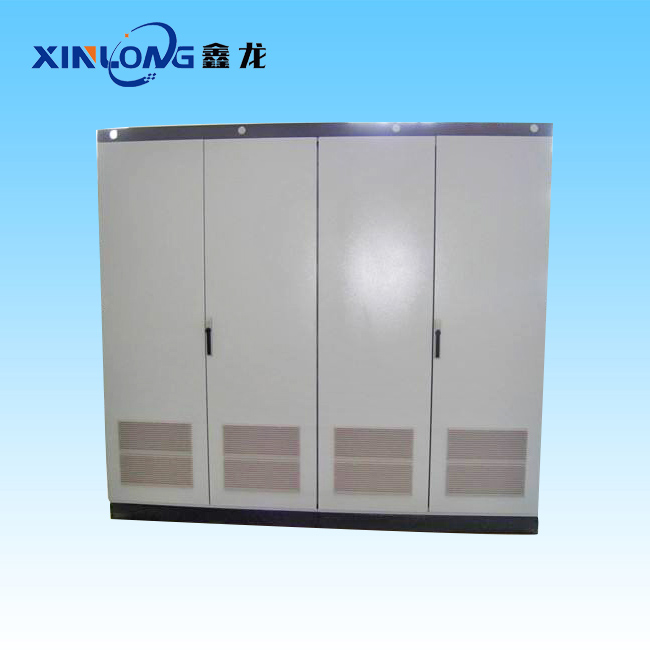

​一体化机柜漏水高发位置：门缝、门锁处、线缆进出孔、顶盖拼接缝、通风百叶、门板折弯搭接、柜体拼接焊缝、柜底过线口，从钣金结构设计、密封条选型预埋、焊接防渗、门窗防水檐、线缆防水结构、通风防水组件、装配工艺、出厂淋雨检测八个环节完整管控，达到 IP54/IP55/IP65 防护等级。那么，下面小编讲解一下一体化机柜加工时做好密封防水结构的技巧：
一、钣金结构先行设计（防水基础，避免后期补救）
1. 柜体与门板折弯防雨檐（核心挡水结构）
门板外侧做外折向下滴水檐，檐宽≥12mm，雨水顺着檐边滴落，不流向门缝；门板上沿、左右两侧全部一体折弯出挡水边，无开放式直缝。
机柜顶盖加长外飘滴水檐，超出柜体侧面 20mm 以上，顶盖单块整板zui佳，尽量减少顶盖拼接；必须拼接时，拼接缝做上盖压下式搭接，上板压下板，缝隙朝下，杜绝雨水灌入。
柜底座抬高≥150mm，底部下沉式过线仓，地面雨水、积水无法漫入柜体；底座四周折弯挡水边，防止地面溅射水进入。
门缝折弯形成阶梯迷宫槽（迷宫防水结构）：
门框向内折弯台阶，门板对应反向台阶，形成双层曲折通道，雨水无法直线穿透，大幅降低胶条承压，单靠结构即可阻挡 80% 雨水。
2. 减少分体拼接焊缝，避免焊缝渗水
柜体侧板、门框优先一体激光折弯成型，少分段焊接；必须拼接的竖缝、横缝采用搭接焊而非平对接焊，上料压下料，水流不直冲向焊缝。
所有拼接焊缝全部满焊，不可点焊断续；薄板机器人氩弧焊熔透成型，焊缝无气孔、砂眼、虚焊，焊后整体打磨平整，保证胶条贴合无间隙。
顶盖与柜体结合处，顶盖向下包边包住柜身上沿，形成倒扣防水，杜绝横向风吹雨水渗入。
3. 门锁、铰链开孔防渗结构
门锁安装孔增加下沉凸台，锁座外围折弯一圈挡水围边，锁芯下方开排水小孔，渗入锁腔的水直接从排水孔流出，不流进设备舱。
铰链选用防水外露铰链或内置隐藏式铰链；门板铰链开孔四周折弯挡水边，铰链下方预留导水槽。
门锁加装配套防水装饰盖，覆盖锁孔缝隙，阻挡正面喷淋雨水。
二、密封条选型与预埋装配（密封核心，杜绝针缝渗水）
1. 密封条材质与断面选型
1）室内轻度防水（IP54）：PVC 发泡密封条，成本低；
2）户外长期机柜（IP55/IP65）：一体成型聚氨酯 PU 发泡整圈胶条，自带背胶或卡槽预埋，回弹持久，耐高低温、抗紫外线，3 年不硬化收缩；禁止分段多段拼接胶条，拼接缝必漏水。
3）高盐雾、沿海不锈钢机柜：三元乙丙 EPDM 密实发泡胶条，耐老化、耐酸碱。
4）断面优先空心复合发泡结构，压缩量 30%~40% zui佳，门缝轻微误差也能完全填充。
2. 预埋卡槽工艺（比背胶粘贴防水可靠）
门框一体折弯成型 U 型卡槽，胶条整条嵌入卡槽固定，而非仅靠背胶粘门板；背胶长期高温、日晒会脱落，卡槽式永久固定。
胶条整圈无断点，四角 45° 热融拼接，接缝熔合一体，无细小渗水缝隙；现场裁切拼接、胶带粘接全部禁用。
装配后门板压紧后，胶条四周均匀压缩，门缝间隙控制 0.5~1mm，间隙过大胶条压不紧漏水，间隙过小门板关不严变形。
柜体隔板、检修小门同样配套一圈小型密封胶条，舱与舱之间独立防水隔离。
三、线缆进出孔防水结构（漏水高频点位）
柜底统一设置下沉式线缆仓，所有进线从底部开孔，禁止侧面中上部开孔喷淋直冲；开孔位置低于内部设备，雨水不会倒灌上浮。
标准方案：橡胶防水护线圈（格兰头防水圈），开孔尺寸与护圈过盈配合，线缆穿入后缝隙填充中性耐候密封胶封堵；多根线缆共用大孔时，搭配橡胶变径防水堵块。
大功率多线缆机柜：配备一体化防水电缆格兰板，整块橡胶密封板，开孔可随线缆自适应填充，整体打胶密封板四周。
过线仓底部钻 φ3~5mm 排水孔，少量渗入积水自动排出，不积存于舱内。
四、通风散热组件防水结构（百叶、风机、空调）
通风口是防水薄弱点，必须采用 “迷宫式防水百叶”，禁止直通风平板百叶：
百叶叶片向下倾斜 30°，多层错位迷宫通道，外侧雨水无法直线穿入；百叶内侧加装可拆卸防水防尘滤网（无纺布 + 海绵复合滤棉），阻挡水雾、粉尘。
机柜空调、散热风机安装位四周折弯挡水围边，空调底座做导水槽，冷凝水沿导流槽从专用排水孔排出，不滴落到电气元件。
顶部排风口增加防雨帽，侧向出风，雨水无法垂直灌入；排风口内部增设挡水隔板。
五、焊接、拼接缝防渗补胶工艺
所有外露焊缝内外两侧，打磨清理油污粉尘后，均匀打中性耐候硅酮密封胶，胶层连续无断缝，覆盖焊缝两侧各 5mm；户外机柜选用耐老化幕墙级密封胶，不使用普通玻璃胶（半年开裂失效）。
顶盖、侧板搭接缝隙，装配完成后内侧整条打密封胶密封；外部仅做装饰，防水依靠内侧连续胶层。
不锈钢机柜焊缝，焊后先钝化，再打防水密封胶，杜绝焊缝氧化产生缝隙漏水。
六、门板全套防水配套辅料细节
拉链 / 防水门襟：双道重叠挡风防水门襟，覆盖整条门锁拉链区域，门襟内侧贴小型密封胶条，双层阻挡雨水。
所有穿板螺栓、接地螺柱安装位置，加装橡胶防水平垫，螺丝拧紧后垫圈完全封堵螺孔缝隙，防止喷淋水顺着螺纹渗入。
门板玻璃观察窗：玻璃四周预埋橡胶防水压条，压条整圈密封，压板螺丝均匀压紧，不出现局部缝隙。
七、装配过程管控（避免装配偏差导致密封失效）
门框、门板折弯后平面度控制≤0.5mm/m，局部凹凸会造成胶条压不实，出现透光缝隙；折弯后如有变形，校正平整再装配。
关门锁紧顺序：先锁紧上下天地锁，再锁中部门锁，保证胶条四周同步均匀受压，避免单边翘缝。
装配环境无尘，钣金表面无铁屑、油污、粉尘，杂质夹在胶条与门框之间会形成永久漏水通道；装配前用酒精擦拭密封接触面。
运输防护：门板泡沫护角固定，防止运输挤压变形，胶条脱槽、门缝变形；出厂前单独固定门板，不晃动磕碰。
八、出厂淋雨测试（防水zui终验证，缺一不可）
整机 IP 喷淋试验，分正面、侧面、顶部多角度持续喷淋 15~30 分钟，模拟暴雨环境；喷淋水压匹配对应防护等级。
测试后开箱检查：门缝、锁具、过线孔、百叶、焊缝、空调仓内部无任何积水、水雾渗漏痕迹。
出现轻微渗水点位，标记拆解优化折弯结构、补打密封胶、更换胶条重新测试，合格方可入库。
九、常见防水失效点与整改方案
门缝局部漏水：门板平面度差、胶条分段拼接、门缝间隙超标 → 校正门板、更换整圈热熔胶条、调整锁具压紧量
线缆孔渗水：未装防水护圈、未打密封胶 → 加装格兰防水板，缝隙满打耐候胶
顶盖拼接缝漏水：上板下板搭接反向、无挡水檐 → 更改搭接方向，内侧整条打密封胶
百叶进水：直百叶无迷宫结构、无滤网 → 更换迷宫式防水百叶，加装防水滤棉
锁孔进水：无挡水围边、无排水孔 → 锁座增加下沉凸台，底部开排水小孔
