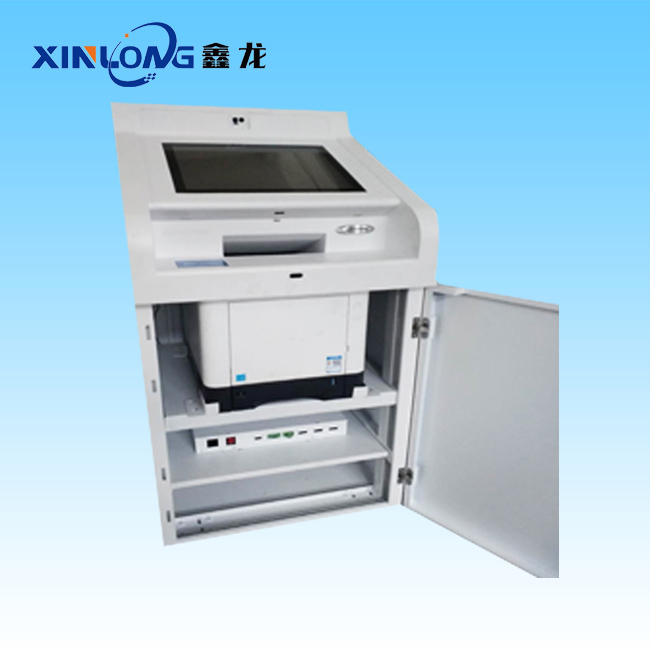

​社保机外壳加工属于精密钣金定制领域，主要涉及激光切割、数控冲压、折弯成型及表面处理等工艺，旨在为社保查询终端、自助挂号机等设备提供高精度、耐用的金属结构支撑。以下是社保机外壳加工时注意的细节：
一、板材选材与基础结构强度细节
板材厚度硬性标准
整机框架、前面板采用1.2～1.5mm Q235 冷轧钢板，屈服强度≥235MPa，保障抗撞击、不变形；承重检修门板、背板低 1.0mm，严禁使用 0.8mm 薄板，长期按压、撞击易凹陷翘曲。
结构加强筋设计
大面积平板（屏幕面板、后背板）必须冲压加强筋，间距≤300mm，防止运输、长期使用平面鼓包变形；整机框架四角增设折弯补强、内置角码，提升整机刚性。
安全圆角防磕碰
外壳所有外露尖角、折弯边缘统一做R10～R15 大圆弧过渡，杜绝尖锐棱角，适配老人、儿童高频触摸，避免划伤磕碰受伤。
分层隔离腔体
内部做分层隔板，打印模块、电源主板、读卡器分区隔离，避免打印机高温烘烤主控板；隔板预留线缆过孔，孔位做翻边去毛刺，防止割破线束。
二、激光切割、折弯精密加工公差细节
1. 下料切割（屏幕窗口、读卡器、摄像头孔核心）
激光切割轮廓公差±0.1mm，屏幕 21.5 寸视窗、身份证读卡器、人脸摄像头开孔精度严格控制 ±0.1mm，保证玻璃、模块严丝合缝无大缝隙；
所有切割断面彻底去毛刺、倒小 C 角，内部孔位不残留锋利毛刺，避免装配划伤线材、操作人员手部；
百叶通风孔、散热孔尺寸统一，孔径不能过大，防止外部直视内部线路、线材被异物伸入破坏。
2. 数控折弯成型
冷轧钢板折弯内 R≥1 倍板厚，避免折弯外表面开裂；折弯角度误差≤±0.1°，整机垂直度≤0.2mm/m，机柜方正，柜门闭合缝隙均匀 0.1～0.3mm；
多折弯件按先内后外顺序加工，防止模具干涉；折弯后工装校准，消除回弹变形；
所有操作区面板折弯高度贴合人机工学：刷卡、指纹、按键操作高度控制1050～1500mm，适配高矮人群、老年人操作。
3. 公差管控（装配关键）
安装孔、定位柱、压铆螺母孔位公差 ±0.1mm，保证读卡器、打印机、屏幕模组一次性装配到位，无错位、卡壳；
整机外形尺寸公差≤±0.3mm，批量生产外壳可互换配件。
三、焊接、压铆、装配结构细节
焊接工艺控制
框架搭接点焊为主，减少满焊带来的高温变形；焊接点位均匀牢固，无虚焊、漏焊、焊穿；焊后全部打磨平整，焊缝无凸起凹凸，喷涂后表面平整；焊接后整体去应力处理，避免后期变形翘曲。
紧固件压铆规范
安装主板、打印机、读卡器螺母全部压铆，压铆后螺母与板面完全平齐，螺纹无挤压变形；优先选用防松螺丝，柜门、检修门搭配防盗内六角螺丝，防止人为私自拆机篡改设备。
柜门密封与锁具
检修后门、底部耗材门加装 EPDM 橡胶密封条，压缩后缝隙完全封堵，达到 IP54 防尘防水；配备专用防盗锁，钥匙统一管理；底部预留可拆卸检修门，方便更换打印纸、维护内部硬件。
卡扣与装配间隙
外壳拼接采用卡扣 + 螺丝组合，卡扣预留 0.2～0.3mm 弹性间隙，拆装顺畅不卡死；上下盖、面板接缝间隙均匀，无大小缝、翘边。
四、交互开孔（屏幕、读卡器、出票口）专项细节
社保机人机交互部件开孔是加工重点，直接影响使用体验：
触摸屏窗口
窗口边缘预留玻璃安装台阶，四周做不锈钢包边防护，防止频繁撞击碎裂；透光玻璃槽平整，无毛刺划伤玻璃；窗口四周预留少量缓冲间隙，适配屏幕热胀冷缩。
证件 / 银行卡读卡器开孔
插卡、刷证口倾斜 15° 防钓鱼结构，加装红外检测预留孔；孔位边缘光滑无锋利刀口，避免刷卡划伤身份证、银行卡。
人脸摄像头开孔
顶部摄像头窗口加装防窥钢化玻璃，0.8～1.7 米人体视线区域做半透磨砂处理，保护办事人员人脸隐私，符合政务终端安全规范。
出票 / 凭证打印口
打印出口做防卡纸台阶，下方预留接纸空间；出口边缘钝化处理，纸张出纸不刮破票据。
标识丝印 / UV 印刷位
正面预留指引标识区域，适配 UV 耐磨油墨印刷操作步骤、功能文字；字体尺寸适配老年人，图标 + 文字双重标注，降低误操作概率。
五、散热、防尘、防水防护加工细节
分区散热通风结构
电源、打印机等发热模块独立百叶通风窗，通风面积充足；通风百叶内侧加装可拆卸防尘网，阻挡大厅灰尘进入内部电路板；散热孔百叶朝向侧面 / 下方，避免雨水、清洁液体直接淋入机箱内部。
IP54 防尘防水结构
整机接缝、柜门加装橡胶密封胶条；底部开设 10mm 直径排水孔，若清洁洒水溅入机箱可自动排出，防止积水浸泡主板电源；所有线缆过孔加装橡胶护线圈，封堵缝隙防尘防水。
防异物入侵设计
散热孔、通风百叶孔径细小，外部无法伸入铁丝、工具触碰内部线路；整机无外露大面积缝隙，杜绝人为破坏、盗取内部配件。
六、表面前处理、喷涂耐磨防腐细节
政务大厅设备每日酒精、消毒液擦拭消毒，表面涂层要求高耐磨、耐溶剂、不易脱落：
喷涂前标准磷化处理
板材加工后完整脱脂、酸洗、磷化三道工序，去除油污、氧化皮，生成致密磷化膜，大幅提升粉末涂层附着力，盐雾测试达标，长期使用不起皮、脱落。
静电粉末喷涂工艺
采用哑光静电喷塑，涂层厚度 60～70μm，色泽均匀，无气泡、漏喷、流挂；哑光表面不易留下指纹、划痕，耐酒精反复擦拭不掉漆；拒绝亮光漆，反光干扰屏幕观看。
标识印刷耐磨要求
操作指引、LOGO、功能文字采用 UV 油墨丝网印刷，耐摩擦、耐消毒液腐蚀，长期高频触摸不模糊、脱落，不建议普通油漆丝印。
边角涂层加厚
外壳所有折弯边角喷涂加厚，边角容易磕碰磨损，防止掉漆生锈。
七、适老化人机工程配套加工细节
操作区域大面积平整触控面板，无凸起挡块，老人手指操作无障碍；
按键、刷卡区域预留足够空间，按钮尺寸≥2cm×2cm，降低误触概率；
整机底部安装 4 处可调支撑脚垫，调节高度适配地面不平，整机放置稳固不晃动；
所有功能分区文字标识放大，简洁通俗，配套语音提示预留开孔。
八、出厂检验必查项目（加工后质控细节）
尺寸、孔位三坐标检测，屏幕、读卡器模组试装配，无错位、卡滞；
整机柜门闭合缝隙均匀，密封胶条无断裂、漏缝；
表面喷涂目视检查：无划痕、鼓包、色差、漏底；百格测试涂层附着力达标；
整机摇晃测试无异响，内部紧固件无松动；
防水防尘简易喷淋测试，无渗水、进灰；
所有外露边缘、开孔全部钝化去毛刺，无尖锐划伤风险；
通风、散热、锁具、防盗结构完整，满足政务设备安全规范。
九、加工常见避坑要点
不要使用薄钢板（＜1.0mm），长期按压、撞击极易变形凹陷；
屏幕窗口、读卡器孔不能留大间隙，缝隙积灰、影响美观，也存在安全漏洞；
省略磷化前处理直接喷涂，使用 3～6 个月涂层大面积起皮生锈；
通风孔过大、无防尘网，大厅灰尘堆积电路板，频繁故障；
外壳尖角不做 R 圆弧处理，办事群众极易磕碰受伤，存在安全隐患；
焊接后不打磨平整，喷涂后焊缝凹凸不平，外观粗糙；
忽略密封胶条、排水孔设计，清洁洒水后机箱积水烧坏电源主板。
