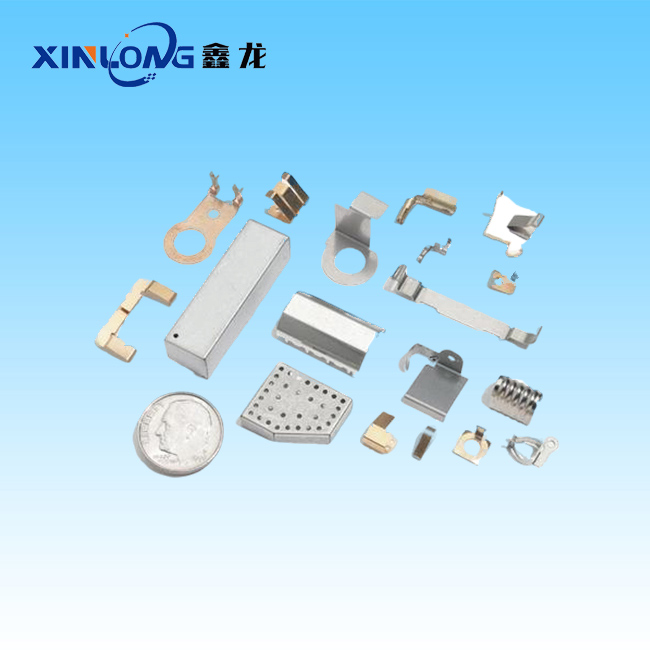

​钣金冲压加工‌主要是对金属薄板进行冷加工，通过模具和设备让板材变形，从而做出各种形状的零件，常见于汽车外壳、机箱机柜等产品。接下来，跟着小编一起了解一下钣金冲压加工改善顶料结构的方法：
一、先搞懂：顶料结构作用与常见不良
顶料机构包含：顶料销、顶板、弹簧、氮气弹簧、顶料板、卸料板、顶杆、废料顶料
核心目的：
冲压完成后顺利顶出工件 / 废料，防止粘模、跳屑、压伤；
成型折弯、拉伸时均衡压料，减少回弹、翘曲、变形；
保证产品平稳脱离凸模，避免拉扯变形。
高发缺陷（顶料设计不合理导致）：
工件压痕、凹点、顶料销印、顶出力不足产品粘凸模；顶出力过大零件拱起；顶料受力不均零件扭曲；顶料卡死、弹簧疲劳失效；废料上浮跳屑。
二、改善方向分类：布局、弹性元件、顶料零件、导向、同步性、润滑防卡
（一）顶料销 / 顶料板布局优化（zui优先调整）
受力均衡原则
产品轮廓四周布置顶料点，对称排布，禁止单点受力；长条形零件两端 + 中间增设顶料销；
转角、悬空区域必须布置顶料，防止成型后局部翘曲；
避开外观面、装配关键平面；外观件尽量把顶料销布置在非可视面。
常见错误：只中间一根顶料销，工件单边翘起、扭曲。
顶料销间距控制
薄板（≤1.0mm）间距 50～70mm；厚板 1.0～3.0mm 间距 70～100mm；大面积顶板采用密集顶料或者整体顶料板。
顶料销高度匹配
卸料 / 顶料初始位置：顶料销顶面高出凸模工作面 0.03～0.08mm；
不能过高：否则先顶住板材，冲头接触材料前发生预压变形；
不能过低：无法有效脱离，工件粘模。
轮廓附近增设辅助顶料
折弯、翻边、拉伸成型区域周边加密顶料，抑制材料流动不均产生扭曲。
（二）弹性动力元件改善（弹簧 / 氮气弹簧选型）
1. 弹簧（普通黄色 / 蓝色矩形弹簧）
❌常见问题：弹簧压缩量超限、疲劳快速衰减、顶出力持续下降。
改善要点：
弹簧压缩量控制在zui大压缩量的 60% 以内，禁止压并使用；
同一组顶料弹簧选用相同规格、相同自由高度，保证同步；
长行程顶料优先选用加长弹簧；高频量产改用耐高温弹簧；
受力大、同步要求高区域，替换氮气弹簧。
2. 氮气弹簧（高级方案，连续模、拉伸、折弯整形）
优势：压力稳定、行程长、弹力线性好；弹簧不会随压缩衰减。
改善场景：
折弯整形、深拉伸需要恒定压料力；
大面积顶板、多点同步顶料；
⚠️注意氮气弹簧管路同步，避免个别氮气弹簧先到位，受力失衡。
出力匹配经验公式
顶料总出力＞板材吸附力 + 成型抱模力；
不要蛮力加大弹力：过大顶料力会造成工件背部凸起、压痕、板材拉伸变形。
（三）顶料销、顶料板本体结构优化
顶料销头部改良
外观件：顶料销头部倒 R 角（R0.5～R1.0），去除尖角，减少压印；
表面抛光、镀硬铬，降低摩擦，防止拉伤板材；
材料选用 SKD11 / Cr12MoV，热处理 HRC58～62，耐磨不易磨损起毛刺。
间隙管控（防卡死核心）
顶料销与销套双边间隙：0.015～0.03mm
间隙太小：铁屑进入容易卡死；间隙过大：顶料销摆动、偏磨、产生斜压痕。
增加排屑通气槽
在顶料销外壁铣小通气槽；防止销孔内部形成密闭气压，产生真空吸附，导致脱料不畅。
很多粘模根源就是销孔封闭负压吸住工件！
整体顶料板 vs 单点顶料销
大面积薄板、容易翘曲零件：优先一体式顶料板，受力均匀；
小件、局部成型零件：使用独立顶料销，便于维修更换。
（四）导向结构改善，杜绝顶料倾斜卡死
顶板必须加装独立导柱导套，不能只依靠顶料销导向；
没有导向 → 顶板受力偏移，顶料销单边磨损、卡死、零件压伤。
导柱配合间隙合理，定期加注润滑脂，防止干磨发热拉伤。
（五）解决两大现场顽疾：工件粘模、废料上浮
场景 1：工件紧紧抱住凸模，脱不下来
改善措施：
增加顶料数量、对称布置；
适度加大顶料行程；
凸模做微小脱模斜度；
顶料销开通气槽，消除真空吸附；
板材表面增加冲压润滑油，减小抱模摩擦力。
场景 2：废料被顶料销带起，废料跳屑压坏产品
区分：工件顶料 ≠ 废料顶料，不要共用一套顶料机构；
废料顶料弹力适度减小，保证废料顺利下落；
凹模增加吹气装置；
优化刃口间隙，减少废料吸附在冲头表面。
（六）折弯 / 拉伸成型顶料专项改善（回弹、扭曲对策）
折弯下模顶料（顶板）：
折弯全程保持顶板压紧板材，防止材料滑动；
采用 “底部加压整形” 结构，有效减小折弯回弹；
顶板 R 与下模 R 保持一致，避免局部应力集中撕裂。
拉伸模压料顶料：
顶料（压边圈）压力均衡，防止起皱；压力不可忽大忽小，氮气弹簧优先。
（七）装配与日常维护改善（容易被忽略）
所有顶料销顶面保持同一平面，高低不一致直接造成单点压伤；
模具装配前清理销孔铁屑、油污；量产定时吹气清理；
定期检查弹簧疲劳：出现顶料迟缓、零件粘模优先检查弹簧；
顶料销磨损、起毛刺及时抛光或更换，避免划伤产品。
