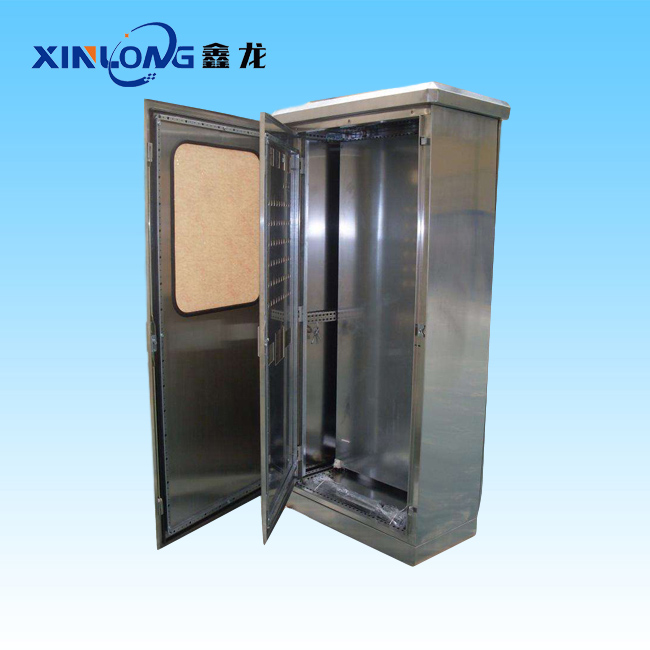

​钣金机柜机箱加工结构功能分：箱体刚性、门板铰链门锁、密封防护、接地 EMC 电磁兼容、散热通风、进出线结构、安装固定、搬运吊装、细节安全，室内普通机箱与户外防护机柜差异会标注。
1、箱体刚性与抗变形
大尺寸柜体，侧板、门板、背板增加压筋 / 加强筋，减少抖动、凹陷；薄板大机箱不能完全靠板材本身刚性。
转角、立柱位置加厚板或折边加强；尽量避免大面积无支撑薄板。
焊接后校正箱体，控制对角线误差；柜体歪扭会直接导致门板关不严、密封失效。
安装板（设备托板）要有足够板厚，承载电路板、电源；重载安装板增加折弯加强筋。
户外机柜、重型电气柜，立柱优先 2.0‑2.5mm 板材，避免长期受力变形。
2、门板、铰链、门锁结构
门板高度＞1000mm，铰链数量≥3 个；铰链要承受门板重量，不能只用 2 个；开门角度尽量≥90°，可加开门限位，防止开门过猛扯坏铰链。
IP 防护机柜：门锁必须具备压紧功能（压紧锁），关门后把门板压向密封条；普通搭扣锁压不紧，防水防尘达不到等级。
门板间隙均匀，四周缝隙尽量 1.5‑2.5mm；不能局部顶死、局部缝隙过大。
门板不要做过大整块薄平板，容易外鼓内凹；必要加内部加强框。
快拆小门：设置防掉结构，拆卸时门板不会直接脱落。
3、密封防尘防水（IP 等级核心）
门板四周发泡密封条，整条连续无断点，拼接处斜接对口，不要简单直拼留缝隙。
箱体与门板贴合平面平整，不能有焊接凸起、毛刺，否则压不实密封条。
户外机柜：门缝、门锁、铰链位置做挡水檐、滴水槽，雨水顺着槽流走，不直接渗入密封面。
观察窗：亚克力 / 钢化玻璃，四周加密封垫；玻璃压条压紧，不能只打胶。
所有开孔、螺丝通孔，防护型机柜需要密封垫圈；螺钉不能直接穿透外露。
注意：光靠打胶不能实现长期 IP 防护，胶老化会开裂，优先结构密封 + 密封条。
4、接地与 EMC 电磁兼容（电气机箱机柜重点）
设置独立接地端子，喷涂前遮蔽该位置，露出金属导电面，打接地标识符号。禁止直接在喷塑面上做接地，绝缘无法导通。
门板与柜体之间，必须配编织接地铜带；只依靠铰链导电不可靠，铰链生锈、磨损后接地断开。
内部安装板、U 机架、附件都要有接地点位；接地点螺栓防松，加弹垫。
EMC 屏蔽机箱：门缝增加导电泡棉，而不是普通发泡胶条；开孔尺寸控制，避免电磁泄漏。
接地铜带长度尽量短，不要过长绕线。
5、散热通风结构
普通百叶通风口：室内可用；户外机柜不能用普通直百叶，要用迷宫式防雨百叶，防止雨水泼溅进入。
风扇安装位做加强，加减震垫，降低振动传导到箱体，减少噪音。
风道规划：冷空气进‑热空气出，避免气流短路热风回流；风扇不要直吹电路板接插件。
防尘需求：通风口配置防尘网；防尘网要可方便拆卸清洗，不要封死在内部。
密闭无风扇机箱：依靠壳体自然散热，壳体板材要足够厚，增加散热筋。
6、进出线孔结构
线缆孔边缘必须去毛刺，优先翻边，加装橡胶护线圈，防止割破线缆绝缘层。
户外机柜进线孔尽量布置在柜体底部，避免侧面上部开孔进水；进线位配电缆防水接头 / 格兰头。
预留足够备用线缆孔；不要开孔过小，后期布线困难。
柜体内部过线位置，避免尖锐钣金切口直接接触线缆。
7、内部安装结构
U 机架机柜：U 孔位精度 44.45mm，控制累计误差，否则标准机架设备装不上。
安装板设计为可拆装结构，方便内部接线装配；安装板要有定位、限位。
内部压铆螺母 / 螺柱匹配板厚；薄板禁止直接攻丝，容易滑牙。
内部预留线束固定位（扎带柱、走线槽），方便布线，线缆不要悬空散乱。
重载部件位置，局部加厚板材或者增加补强板，防止局部变形。
8、搬运、吊装、底部结构
重量大机柜，设计焊接吊耳；吊耳满焊，不能仅点焊；吊耳强度做安全余量。
机柜底部预留叉车孔，方便搬运；叉车孔周边加强，防止挤压变形。
落地机柜底部设置地脚调节脚，调水平；底部可以加底板，防止灰尘、小动物进入。
机柜底部与地面之间留通风间隙，不要完全贴死地面。
9、安全与人机细节
所有钣金切口、开孔尖角，必须倒角去毛刺，防止割手、割线缆。
箱体内外避免尖锐突出结构。
门锁、铰链选用可靠配件；户外环境配件要防锈，优先不锈钢配件。
指示灯、按钮开孔位置操作方便；开门不会撞到操作元件。
室内机箱 vs 户外机柜关键差异
室内机箱：重点刚性、接地、散热；对滴水槽、迷宫百叶无强制；密封条可选普通发泡。
户外机柜：必须滴水槽、迷宫防雨百叶、压紧锁、防水格兰接头、耐候密封条；板材防腐等级提升（敷铝锌 / 304）。
常见结构功能缺陷
只靠铰链接地，无编织铜带，接地失效。
普通门锁代替压紧锁，门板压不紧，IP 防护达不到。
通风用普通百叶，户外使用雨水灌入。
接地位置没有遮蔽，喷塑覆盖，接地绝缘。
线缆孔无护线圈，锋利切口割破电线。
大门板铰链数量不足，门板下垂变形。
