钣金切割加工艺流程有哪些?

文章出处:公司动态 责任编辑:东莞市鑫龙机电设备有限公司 发表时间:2021-02-19
  ​

    钣金切割加工艺流程有哪些?随着钣金的应用越来越广泛,钣金件的设计变成了产品开发过程中很重要的一环,机械工程师必须熟练掌握钣金件的设计技巧,使得设计的钣金既满足产品的功能和外观等要求,又能使得冲压模具制造简单、成本低。

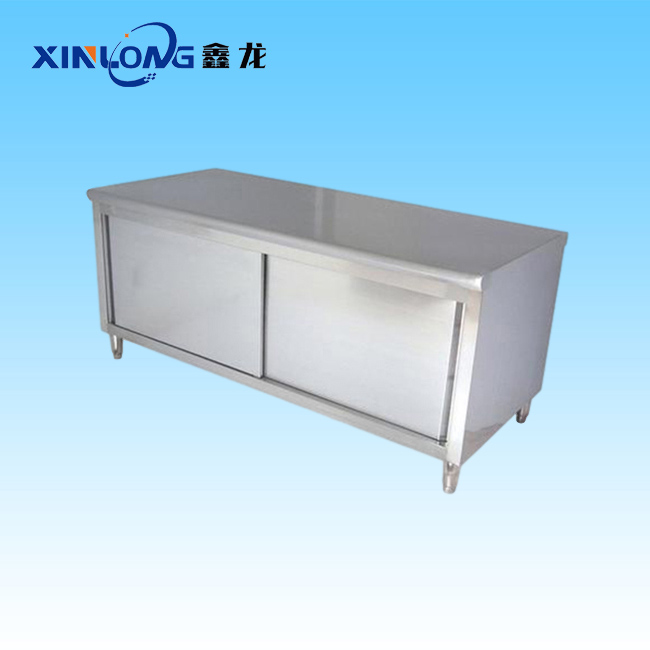

钣金切割加工
    钣金有时也作扳金,这个词来源于英文sheetmetal,一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形,形成所希望的形状和尺寸,并可进一步通过焊接或少量的机械加工形成更复杂的零件,比如家庭中常用的烟囱,铁皮炉,还有汽车外壳都是钣金件。金属板材加工就叫钣金加工。

    具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天圆地方、漏斗形等,主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等,需要一定几何知识。

    1、设计并绘出其钣金件的零件图,作用是用图纸方式将其钣金件的结构表达出来。

    2、绘制展开图,也就是将一结构复杂的零件展开成一个平板件。

    3、下料下料的方式有很多种,主要有以下几种方式:

    (1)剪床下料利用剪床剪出展开图的外形长宽尺寸。若有冲孔、切角的,再转冲床结合模具冲孔、切角成形。

    (2)冲床下料利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形。其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到。

    (3)NC数控下料NC下料时首先要编写数控加工程序。就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序。让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来。

    (4)激光下料利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来。

    4、翻边攻丝

    翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝。这样做可增加其强度,避免滑牙。一般用于板厚比较薄的钣金加工。当板厚较大时,如2.0、2.5等以上的板厚。

    5、冲床加工

    一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的。其加工需要有相应的模具来完成操作。冲凸包的有凸包模,冲撕裂的有撕裂成形模等。

    6、压铆压铆

    经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上。

    7、折弯折弯

    就是将2D的平板件,折成3D的零件。其加工需要有折床及相应的折弯模具来完成操作。它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折。

    8、焊接

    焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度。其加工方一般有CO2气体保护焊、氩弧焊、点焊、机器人焊接等。这些焊接方式的选用是根据实际要求和材质而定。

    9、表面处理

    表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等。磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化;再来就是可增强其烤漆的附着力。

    10、组装

    所谓组装就是将多个零件或组件按照一定的方式组立在一起,使之成为一个完整的料品。其中需注意的就是对料件的保护,不可划碰伤。组装是一个料品完成的一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本,因此要特别注意对料件的保护。

    钣金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是在加工过程中厚度不变的零件.相对应的是铸造件,锻压件,机械加工零件等,比如说汽车的外面的铁壳就是钣金件,不锈钢做的一些橱具也是钣金件。
