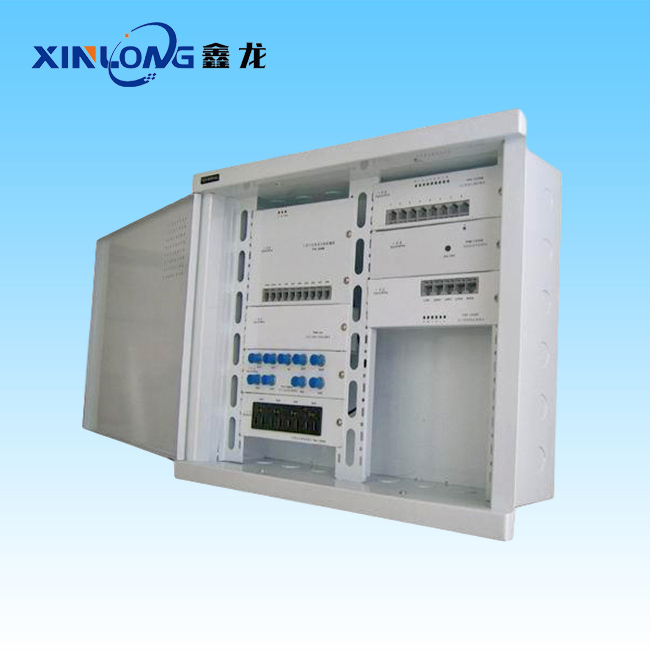

​钣金机柜机箱是电气、工控、服务器、新能源、通信设备外壳主流加工方案，以冷态金属板材经切割、折弯、焊接、表面处理成型，定制灵活、中小批量成本低。下面，小编给大家介绍一下钣金机柜机箱加工的工艺流程：
一、前期工艺：图纸展开拆图（加工前置）
客户 3D 图纸 / 2D 图纸导入 CAD、SolidWorks；
钣金展开：扣除折弯补偿量、预留焊接余量、计算板材利用率；
工艺排版：批量零件共板排版，节省材料；
输出激光切割图、折弯程序、冲孔程序，标注板厚、公差、沉孔、压铆位、防水檐、散热百叶。
二、开料切割（下料）
根据批量、复杂程度选设备：
光纤激光切割（主流机柜）
切任意异形、观察窗、散热孔、异形缺口，精度 ±0.1mm；适用碳钢、镀锌板、不锈钢、铝板。
数控转塔冲床
大批量标准圆孔、方孔、百叶、长腰孔，速度快；简单直线轮廓性价比高。
剪板机
只切直线矩形板材，成本低，仅做简单框架大板。
加工后工序：分离零件、编号分类，防止混料。
三、冲孔 / 沉孔 / 压铆加工
切割后统一做孔位处理：
普通安装孔、出线孔、风扇孔；
沉头孔：螺丝内藏，门板表面平整；
攻丝：厚板直接攻螺纹，用于安装导轨、元器件；
压铆工序：薄板无法攻丝，压铆螺母、压铆螺柱、压铆柱，替代焊接螺母；
百叶通风口、卡扣孔、门锁安装孔一体成型。
四、数控折弯成型
机柜箱体成型核心工序：
导入折弯程序，数控折弯机分次折出侧板、门板、框架、防雨折边；
工艺要求：折弯内 R≥板材厚度，避免板材撕裂；提前设置回弹补偿，控制门缝均匀；
顺序：先折内边、短边，后折外长边；
成型后得到柜体各散件：前门、后门、左右侧板、顶板、底板、安装支架。
五、焊接拼装（箱体成型）
把折弯散件拼接成完整柜体，分四种工艺：
点焊：普通室内机柜框架、加强筋，变形小、效率高，不防水；
二氧化碳二保焊：碳钢大型控制柜、42U 网络机柜，焊缝强度高；
氩弧焊 TIG：不锈钢、铝合金机箱，焊缝平整美观，适合防水箱体；
满焊密封：户外防水机柜、IP54/IP65 防护箱体，所有接缝连续焊接，杜绝渗水；
辅助工艺：部分小型机箱采用锁扣、拉铆结构，免焊接，方便拆装。
六、打磨、去毛刺、校正
打磨切割毛刺、焊渣、焊缝凸起，防止刮线、划伤喷涂；
焊缝打磨平整，保证门缝贴合紧密；
校形：校正折弯、焊接产生的变形，控制门板缝隙均匀、柜体方正。
七、表面防腐处理（决定使用寿命）
1. 碳钢机柜（冷轧板 / 镀锌板）：静电喷塑（常用）
前处理流水线完整步骤：
脱脂除油 → 水洗 1 → 酸洗除锈 → 水洗 2 → 磷化钝化 → 烘干
再静电喷粉末，180~200℃高温固化，膜厚 60~80μm，耐磨防锈，常用色 RAL7035 灰、黑色。
2. 不锈钢机箱（304/316）
无需喷塑：拉丝、镜面抛光、钝化处理。
3. 铝合金机箱
脱脂→碱洗→中和→阳极氧化（本色 / 黑色），散热好、轻量化。
八、丝印 + 五金装配
丝印：柜体、门板印制 LOGO、警示标识、开关文字；
预装配件：门锁、合页、防尘网、散热风扇、接地螺栓、安装 U 立柱、橡胶密封条（防水柜）；
防水机柜加装硅胶发泡条，压紧实现 IP 防护。
九、成品检验、打包出货
尺寸检测：长宽高、安装孔位、门缝间隙；
外观检测：喷涂掉皮、划痕、漏底、焊缝缺陷；
功能检测：门开关顺畅、锁具开合、密封防水测试；
清洁除尘，套保护膜，泡沫 + 纸箱打包。
